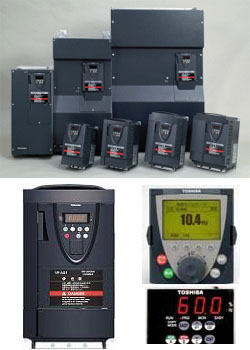

高性能・大容量インバータTOSVERT VF-AS1



適応自在。
ノイズを低減したい。高調波を抑制したい!
パラメータ設定が少ない方が良い!
高トルクが必要。そしてフレキシビリティは必要!環境への配慮をしたい!
そうした声にお応えして、VF-AS1が誕生。
インバータとしての進化、製品としての成熟の結晶が今ここに完成しました。

※三相誘導電動機の負荷専用インバータです。

生産・販売終了いたしました。



容量ラインナップ
200V 0.4kW〜132kW
400V 0.75kW〜500kW


VF-AS1の主な特徴

高調波抑制、力率改善
・新型直流リアクトル標準内蔵。
 200V-11-45KW、400V-18.5-75KW
 入力電流を出力電流の110%以内に抑制します。

高周波ノイズ低減
・EMCフィルタ標準内蔵で、高調波ノイズを大幅に削減。
 200V-0.4-7.5KW、400V-0.75-500KW
・国土交通省仕様フィルタ標準内蔵です。
 200V-11-45KW、400V-0.75-75KW
・EMC対応は、
 IEC61800-3, 1st Env. ,C2:200V-0.4-2.2KW
                 400V-0.75-3.7KW
 IEC61800-3, 2nd Env. .,C3:その他機種。

EASYキーによる簡単設定
・EASYキーでクイックモード、8個の基本パラメータを設定するだけ運転できます。
・設定により32個までのパラメータを登録し専用化することができます。
・パネル/リモート切り替えキーにも利用可能です。
・ショートカットキーとして使用できます。

据付、試運転調整、メンテナンスも簡単。
・サイドバイサイド設置可能。冷却フィン外出し構造にも、オプションで対応します。
・着脱式端子台。
・冷却ファンのON/OFF制御。
・寿命部品の稼働時間をモニタしたり、警報を出せます。

抜群のモータコントロール性能
・オートチューニングによる簡単設定。
・1:200*1 の速度制御が可能です。
・センサ付では200%*1 高トルクで1:1000の速度制御範囲を実現しています。
・センサレスで40Hz、センサ付で50Hzの高速応答。負荷急変時にも速度を一定に保持します。
・オプションで1000Hzまで対応可能、高速回転用途に最適です。
*1:東芝標準三相4極モータ(0.4〜3.7kW)を駆動した場合。

搬送・昇降用途に最適な専用機能
・ブレーキシーケンス、軽負荷高速機能。ティーチング機能で簡単に設定できます。
・発電制動トランジスタ内蔵。160KW機種まで標準内蔵。

My機能でカスタマイズ
・最大28ステップまでのプログラミングが可能です。
・複合端子入力を実現。
・アナログ入力によるパラメータ設定が可能。
・アナログ出力のミニマム・ピークホールド機能。
・内部データ演算、論理演算。

通信ネットワーク対応
・RS485通信標準内蔵 Modbus-RTUプロトコルにも対応しています。
・ネットワークオプション。CC-Link、DeviceNet、Profibus-DPに対応します。
・PCツールによるパラメータ設定やデータトレースが可能です。

充実したオプション
[1]LCD延長パネルオプション
  11文字8行表示、多言語に対応しています。
[2]LED延長パネルオプション
  高さ20mmの大型LEDで見やすい表示。
[3]拡張端子台オプション、フィールドバスオプション。
[4]エンコーダフィードバックオプション(4種)を用意。

幅広い用途に対応
[1]安心の環境対応
 ・周囲温度60℃まで対応(電流低減時)。
 ・エコ・デザイン。
 ・内外気を完全分離します。
[2]多様なドライブ性能
 ・PMモータ駆動で省エネ、省スペースを実現。(200V:0.4〜45kW、400V:0.75〜75kWにて対応*1)
 ・高周波1000Hz出力対応。
 ・新・直流制動で停止時間を短縮。
[3]さらに充実した機能群
 ・マルチPID制御:速度型PID制御も搭載。
 ・繊維機械向け トラバース機能、停電同期停止制御
 ・負荷分担制御
 ・速度ゲイン切り替え
 ・停止保持機能
 ・ドウェル制御
 ・12相入力対応:355-500KW機種
*1:PMモータとの組み合わせは、事前に技術検討が必要となりますので、お問い合わせください。

RoHS指令対応済み
RoHS指令とは、「Restriction of the use of certain Hazardous Substances in electrical and electronic equipment」の略称。
コンピュータや通信機器、家電など電子・電気機器における特定有害物質(6物質群)の使用禁止を定めたEU(欧州連合)の指令です。


外形寸法
■200Vクラス 0.4〜55kW、400Vクラス 0.75〜90kW機種
入力電圧
クラス
適用モータ
容量(kW)
インバータ形式 寸法(mm) 概略質量
(kg)
備考
W H D W1 H1
200V 0.4 VFAS1-2004PL 130 230 152 114 220 3
0.75 VFAS1-2007PL
1.5 VFAS1-2015PL
2.2 VFAS1-2022PL 155 260 164 138 249 4
3.7 VFAS1-2037PL
5.5 VFAS1-2055PL 175 295 164 158 283 5.5
7.5 VFAS1-2075PL 210 295 191 210 386 7.5
11 VFAS1-2110PM 230 400 191 210 386 14
15 VFAS1-2150PM
18.5 VFAS1-2185PM  240 420 212 206 403 21
22 VFAS1-2220PM
30 VFAS1-2300PM  320 550 242 280 525 41
37 VFAS1-2370PM
45 VFAS1-2450PM
55 VFAS1-2550P 310 680 370 250 650 59
VFAS1-2550P 310 920 370 250 650 87 専用DCL付
75 VFAS1-2750P 350 782 370 298 758 72
VFAS1-2750P 350 1022 370 298 758 103 専用DCL付
400V 0.75 VFAS1-4007PL 130 230 152 114 220 3
1.5 VFAS1-4015PL
2.2 VFAS1-4022PL
3.7 VFAS1-4037PL 155 260 164 138 249 4
5.5 VFAS1-4055PL 175 295 164 158 283 5.5
7.5 VFAS1-4075PL
11 VFAS1-4110PL 210 295 191 190 283 8
15 VFAS1-4150PL 230 400 191 210 386 13
18.5 VFAS1-4185PL 16
22 VFAS1-4220PL 240 420 212 206 403 21
30 VFAS1-4300PL 240 550 242 206 529 29
37 VFAS1-4370PL
45 VFAS1-4450PL 320 630 290 280 605 48
55 VFAS1-4550PL
75 VFAS1-4750PL
90 VFAS1-4900PC 310 680 370 250 650 59
VFAS1-4900PC 310 920 370 250 650 89 専用DCL付
110 VFAS1-4110KPC 350 782 370 298 758 74
132 VFAS1-4132KPC 330 950 370 285 920 82
160 VFAS1-4160KPC 430 950 370 350 920 104
200 VFAS1-4200KPC 585 950 370 540 920 134
220 VFAS1-4220KPC 136
280 VFAS1-4280KPC
110 VFAS1-4110KPC 350 1022 370 298 758 108 専用DCL付
132 VFAS1-4132KPC 330 1190 370 285 920 118 専用DCL付
160 VFAS1-4160KPC 430 1190 370 350 920 161 専用DCL付
200 VFAS1-4200KPC 585 1190 370 540 920 194 専用DCL付
220 VFAS1-4220KPC 204 専用DCL付
280 VFAS1-4280KPC 専用DCL付
355 VFAS1-4355KPC 880 1390 370 418 1120 370 専用DCL付
400 VFAS1-4400KPC 専用DCL付
500 VFAS1-4500KPC 1110 1390 370 533 1120 462 専用DCL付


機種別標準仕様
■200Vクラス 0.4〜45kW、400Vクラス 0.75〜75kW機種
200Vクラス
項   目 内   容
適用モータ出力(kW) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15



VFAS1-
2004PL 2007PL 2015PL 2022PL 2037PL 2055PL 2075PL 2110PM 2150PM
出力容量(kVA) 注1) 1.1 1.8 3.0 4.2 6.7 10 13 21 25
出力電流(A)
注2)
3.0
(3.0)
4.8
(4.5)
8.0
(8.0)
11
(10.5)
17.5
(16.6)
27.5
(25.0)
33
(33)
54
(49)
66
(64)
出力電圧 三相200V〜240V(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分 注6)



発電制動回路 内蔵
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相200V〜240V−50/60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 閉鎖形(JEM1030)IP20
冷却構造 強制風冷
冷却ファン騒音(dBA) 43 43 43 55 55 56 58 60 60
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 内蔵 外付けオプション
国土通産省仕様
対応フィルタ
内蔵
直流リアクトル 外付けオプション 内蔵

200Vクラス
項   目 内   容
適用モータ出力(kW) 18.5 22 30 37 45



VFAS1-
2185PM 2220PM 2300PM 2370PM 2450PM
出力容量(kVA) 注1) 29 34 46 55 67
出力電流(A)
注2)
75
(66)
88
(75)
120
(88)
144
(120)
176
(140)
出力電圧 三相200V〜240V(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分 注6)



発電制動回路 内蔵
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相200V〜240V−50/60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 開放形(JEM1030)IP00 注4)
冷却構造 強制風冷
冷却ファン騒音(dBA) 60 60 64 64 64
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 外付けオプション
国土通産省仕様
対応フィルタ
内蔵
直流リアクトル 内蔵

400Vクラス
項   目 内   容
適用モータ出力(kW) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5



VFAS1-
4007PL 4015PL 4022PL 4037PL 4055PL 4075PL 4110PL 4150PL 4185PL
出力容量(kVA) 注1) 1.8 3.1 4.4 8.0 11 13 21 25 31
出力電流(A)
注2)
2.3
(2.3)
4.1
(4.0)
5.8
(4.6)
10.5
(8.6)
14.3
(13)
17.6
(17)
27.7
(25)
33
(32)
41
(37)
出力電圧 三相380V〜480V(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分間 注6)



発電制動回路 内蔵
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相380V〜480V−50/60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 閉鎖形(JEM1030)IP20
冷却構造 強制風冷
冷却ファン騒音(dBA) 43 43 43 55 56 56 58 60 60
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 内蔵
国土通産省仕様
対応フィルタ
内蔵
直流リアクトル 外付けオプション 内蔵

400Vクラス
項   目 内   容
適用モータ出力(kW) 22 30 37 45 55 75



VFAS1-
4220PL 4300PL 4370PL 4450PL 4550PL 4750PL
出力容量(kVA) 注1) 37 50 60 72 88 122
出力電流(A)
注2)
48
(38)
66
(53)
79
(60)
94
(75)
116
(93)
160
(120)
出力電圧 三相380V〜480V
(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分間 注6)



発電制動回路 内蔵
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相380V〜480V−50/60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 開放形(JEM1030)IP00 注4)
冷却構造 強制風冷
冷却ファン騒音(dBA) 60 64 64 64 64 64
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 内蔵
国土通産省仕様
対応フィルタ
内蔵
直流リアクトル 内蔵

注1) 定格出力容量は出力電圧が200Vクラスで220V、400Vクラスで440Vの場合を示します。
注2) PWMキャリア周波数が4kHz以下の場合の値です。( )内の値は、12kHzに設定した場合の定格電流となります。
注3) 連続使用(100%負荷)時は±10%となります。
注4) 18.5kW以上は配線口カバーがなく、大きく開口しておりユニット内には外部ケーブルの曲げスペースを設けておりません。
注5) JIS相当色を示しています。実際の塗色は、RAL7016(ドイツ規格色)です。
注6) インバータ過負荷特性選択により、周囲温度が50℃以下の場合、過負荷電流定格をのばすことができます。


■200Vクラス 55〜132kW、400Vクラス 90〜500kW機種
200Vクラス
項   目 内   容
適用モータ出力(kW) 55 75 90 110 132



VFAS1-
2550P 2750P 2900P 2110KP 2132KP
出力容量(kVA) 注1) 84 109 133 160 194
出力電流(A)注2) 221 285 350 420 510
出力電圧 三相200V〜240V(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分間 注8)



発電制動回路 内蔵 外付けオプション対応
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相200V〜240V−50/60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 開放形(JEM1030)IP00 注4)
冷却構造 強制風冷
冷却ファン騒音(dBA) 61 72 76
塗   色 JIS表示記号 10B2.5/1相当 注7)
EMCフィルタ 外付けオプション
国土通産省仕様
対応フィルタ
外付けオプション
直流リアクトル 外付けオプション(本体上部取付け形) 注5)
※200V-90kW以上の機種は200V-75kW以下の機種と次の内容が異なりますのでご注意ください。
・海外規格(CE、UL、CSA)には適合していません。
・不足電圧検出レベルの調整可能範囲が異なります。

400Vクラス
項   目 内   容
適用モータ出力(kW) 90 110 132 160 200 220 280



VFAS1-
4900PC 4110KPC 4132KPC 4160KPC 4200KPC 4220KPC 4280KPC
出力容量(kVA) 注1) 136 164 197 239 295 325 419
出力電流(A)注2) 179 215 259 314 387 427 550
出力電圧 三相380V〜480V(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分間 注8)



発電制動回路 内蔵 外付けオプション対応
発電制動抵抗器 外付けオプション対応

電圧・周波数 注6) 三相380V〜440V−50Hz
三相380V〜480V−60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 開放形(JEM1030)IP00 注4)
冷却構造 強制風冷
冷却ファン騒音(dBA) 61 72 73 73 76 76 76
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 内蔵
国土通産省仕様
対応フィルタ
外付けオプション
直流リアクトル 外付けオプション(本体上部取付け形) 注5)

400Vクラス
項   目 内   容
適用モータ出力(kW) 355 400 500



VFAS1-
4355KPC 4400KPC 4500KPC
出力容量(kVA) 注1) 511 578 717
出力電流(A)注2) 671 759 941
出力電圧 三相380V〜480V
(最大出力電圧は、入力電源電圧と同じにまります)
過負荷電流定格 150%−1分間 注8)



発電制動回路 外付けオプション対応
発電制動抵抗器 外付けオプション対応

電圧・周波数 三相380V〜440V−50Hz
三相380V〜480V−60Hz
許容変動 電圧+10%−15% 注3) 周波数±5%
保護構造 開放形(JEM1030)IP00 注4)
冷却構造 強制風冷
冷却ファン騒音(dBA) 76 76 78
塗   色 JIS表示記号 10B2.5/1相当 注5)
EMCフィルタ 内蔵
国土通産省仕様
対応フィルタ
外付けオプション
直流リアクトル 外付け
(本体上部取付け形) 注5)

注1) 定格出力容量は出力電圧が200Vクラスで220V、400Vクラスで440Vの場合を示します。
注2) PWMキャリア周波数が2.5kHz以下の場合の値です。
注3) 連続使用(100%負荷)時は±10%となります。
注4) 18.5kW以上は配線口カバーがなく、大きく開口しておりユニット内には外部ケーブルの曲げスペースを設けておりません。
注5) 200Vクラス55kW以上、400Vクラス90kW以上の機種は直流リアクトルを必ず取付けてください。ただし、直流入力使用の場合は不要となります。400V_355〜500kWは標準で直流リアクトルが同梱されています。
注6) 4900PCは、三相380〜480V−50/60Hzです。
注7) JIS相当色を示しています。実際の塗色は、RAL7016(ドイツ規格色)です。
注8) インバータ過負荷特性選択により、周囲温度が50℃以下の場合、過負荷電流定格をのばすことができます。
