多機能・小形インバータTOSVERT VF-S15



簡単だけど奥深い5つ星インバータ
様々な機械、設備に使いやすい、スタンダードなインバータです。

※三相誘導電動機の負荷専用インバータです。単相200V入力機種の出力は三相200Vです。

容量ラインナップ
200V 0.2kW〜15kW
400V 0.4kW〜15kW
単相200V 0.2kW〜2.2kW

価格表示について

当サイトの表示価格は、Web限定販売価格です。
機械への組込みなど継続のご相談は別途お見積りさせて頂きます。

形  式 適用電動機出力(kW) 電  圧 標準価格
(税別)
販売価格
(税別)
販売価格
(税込)
VFS15-2002PM 0.2KW 200V 56,800 16,000 17,280
VFS15-2004PM 0.4KW 200V 64,000 18,000 19,440
VFS15-2007PM 0.75KW 200V 76,000 21,300 23,004
VFS15-2015PM 1.5KW 200V 99,800 28,000 30,240
VFS15-2022PM 2.2KW 200V 116,000 32,500 35,100
VFS15-2037PM 3.7KW 200V 140,000 39,200 42,336
VFS15-2055PM 5.5KW 200V 252,000 70,600 76,248
VFS15-2075PM 7.5KW 200V 284,000 79,600 85,968
VFS15-2110PM 11KW 200V 380,000 106,400 114,912
VFS15-2150PM 15KW 200V 440,000 123,200 133,056
形  式 適用電動機出力(kW) 電  圧 標準価格
(税別)
販売価格
(税別)
販売価格
(税込)
VFS15-4004PL 0.4KW 400V 130,000 36,400 39,312
VFS15-4007PL 0.75KW 400V 138,000 38,700 41,796
VFS15-4015PL 1.5KW 400V 154,000 43,200 46,656
VFS15-4022PL 2.2KW 400V 199,000 55,800 60,264
VFS15-4037PL 3.7KW 400V 254,000 71,200 76,896
VFS15-4055PL 5.5KW 400V 312,000 87,400 94,392
VFS15-4075PL 7.5KW 400V 395,000 110,600 119,448
VFS15-4110PL 11KW 400V 492,000 137,800 148,824
VFS15-4150PL 15KW 400V 635,000 177,800 192,024
形  式 適用電動機出力(kW) 電  圧 標準価格
(税別)
販売価格
(税別)
販売価格
(税込)
VFS15S-2002PL 0.2KW 単相200V 70,000 19,600 21,168
VFS15S-2004PL 0.4KW 単相200V 78,000 21,900 23,652
VFS15S-2007PL 0.75KW 単相200V 92,000 25,800 27,864
VFS15S-2015PL 1.5KW 単相200V 142,000 39,800 42,984
VFS15S-2022PL 2.2KW 単相200V 164,000 46,000 49,680

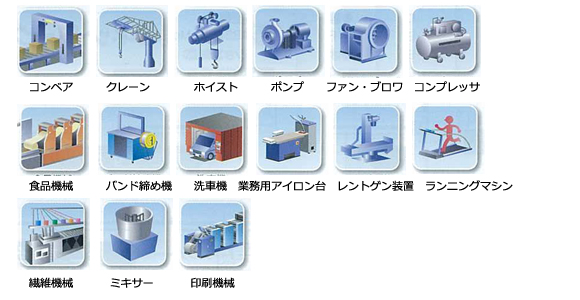

VF-S15用途例

※用途例については一般例を示しています。使用方法や条件により他のシリーズが最適な場合があります。


VF-S15主な特徴

1. Easy: 簡単設定、簡単操作

★大きな設定ダイヤルでパラメータを一発設定!
操作パネル上の設定ダイヤルを回して選び、中央部を押して決定します。
大きな設定ダイヤルは、周波数設定用にも使用できます。

★EASYキーで、使用頻度の高いパラメータのみ表示
EASYキーで2つのモードを切換えできます。
簡単設定モード:よく使うパラメータのみ表示します。最大32個
標準設定モード:すべてのパラメータを表示します。

★インバータに電源を入れなくても、パラメータ設定が可能
オプションのパラメータライタを使用して、パラメータの読出し/書込み/設定/保存ができます。機械に複数台のインバータを組み込む場合の、出荷時設定に便利です。



2. Ecology: エコ・デザイン

★長寿命設計
長寿命の主回路コンデンサなどを採用し、設計期待寿命10年※の長寿命設計です。
※周囲温度:年平均40℃、出力電流:定格電流の80%、1年365日24時間運転。

★環境に調和
@RoHS(欧州特定有害物質使用制限)指令に対応
A標準で全容量に、国土交通省仕様に対応するノイズフィルタを内蔵し、周辺機器を考慮したエコ設計です。さらに単相200V、三相400V機種は欧州EMC指令に対応します。

★安全機能搭載で、信頼性の高い出力遮断が可能
安全規格に対応するSTO(Safe Torque Off)機能で、出力遮断できます。インバータ搭載の安全機能を使用することで、システムを簡易化でき、コストダウンにつながります。



3. Energy: 省エネ&パワフル運転

★モータと一緒に、省エネルギーを実現
省エネルギー効果の高いPMモータを、標準で駆動可能。モータ定数の設定は、オートチューニングで簡単です。誘導モータには、自動省エネモード。 特にファン、ポンプなどの二乗低減トルク負荷の省エネルギー効果を高めます。

★高トルク負荷を楽々運転
ベクトル制御で、始動時から定格周波数まで、高トルク運転ができます。さらに、始動周波数を0.1Hzに設定すると、力強くスムーズに始動します。



4. Elegant: 応用性

★オートチューニングで、モータ定数を簡単設定
ベクトル制御、PMモータ制御で必要なモータ定数を簡単に設定でき、モータの特性を最大限に引き出します。

オートチューニングに必要なモータ情報
○ モータ定格容量(kW)
○ モータ定格電流(A)
○ モータ定格回転数(min-1)
○ モータ定格電圧(V)・・・PMモータは誘起電圧(線間実行値)
※モータの定格銘板をご確認ください。

★ティーチング機能で、昇降機械を簡単調整
昇降機械用に搭載している、ブレーキシーケンス機能、軽負荷 高速運転機能は、ティーチング機能で、機械に合わせたパラメータの調整が簡単にできます。また、全容量で発電制動駆動回路を内蔵しているため、制動抵抗器の取付けも容易です。



5. Evolution: システムの拡張性

★RS485通信機能を標準装備
Modbus-RTUプロトコル/Toshibaプロトコルに対応
通信速度:最大38.4kbps

★充実のネットワークオプション対応
CC-Link、PROFIBUS-DP、DeviceNetTM、EtherNet/IPTM、EtherCAT®、CANopen®、に対応します。

* CC-Linkは三菱電機株式会社、DeviceNetはODVA(Open DeviceNet Vendor Association)、 EtherNet/IPはControlNet International, Ltd、EtherCATはBeckhoff AutomationGmbH、CANopenはCAN in Automationの登録商標です。

★簡易プログラミング機能<My機能-S>搭載
リレーやPLCなどで構成していた外部回路の一部を、インバータ搭載のMy機能-Sで対応し、システムを簡略化できます。簡単にプログラミングできるツール(PCL001Z)を用意しています。
*ソフトウェアはメーカーホームページから無料でダウンロードできます。会員登録が必要です。





外形寸法
入力電圧
クラス
適用モータ
容量(kW)
インバータ形式 寸法(mm) 概略質量
(kg)
W H D W1 H1 D2 H2
三相200V 0.2 VFS15-2002PM 72 130 101 60 131 7.5 13 0.8
0.4 VFS15-2004PM 72 130 120 60 121.5 7.5 13 0.9
0.75 VFS15-2007PM 72 130 130 60 121.5 7.5 13 1
1.5 VFS15-2015PM 105 130 130 93 121.5 7.5 13 1.4
2.2 VFS15-2022PM 105 130 130 93 121.5 7.5 13 1.4
3.7 VFS15-2037PM 140 170 150 126 157 7.5 14 2.2
5.5 VFS15-2055PM 150 220 170 130 210 7.5 12 3.5
7.5 VFS15-2075PM 150 220 170 130 210 7.5 12 3.6
11 VFS15-2110PM 180 310 190 160 295 7.5 20 6.8
15 VFS15-2150PM 180 310 190 160 295 7.5 20 6.9
三相400V 0.4 VFS15-4004PL 107 130 153 93 121.5 7.5 13 1.4
0.75 VFS15-4007PL 107 130 153 93 121.5 7.5 13 1.5
1.5 VFS15-4015PL 107 130 153 93 121.5 7.5 13 1.5
2.2 VFS15-4022PL 140 170 160 126 157 7.5 14 2.4
3.7 VFS15-4037PL 140 170 160 126 157 7.5 14 2.6
5.5 VFS15-4055PL 150 220 170 130 210 7.5 12 3.9
7.5 VFS15-4075PL 150 220 170 130 210 7.5 12 4
11 VFS15-4110PL 180 310 190 160 295 7.5 20 6.4
15 VFS15-4150PL 180 310 190 160 295 7.5 20 6.5
単相200V 0.2 VFS15S-2002PL 72 130 101 60 131 7.5 13 0.8
0.4 VFS15S-2004PL 72 130 120 60 121.5 7.5 13 1
0.75 VFS15S-2007PL 72 130 135 60 121.5 7.5 13 1.1
1.5 VFS15S-2015PL 105 130 150 93 121.5 7.5 12 1.6
2.2 VFS15S-2022PL 105 130 150 93 121.5 7.5 12 1.6




機種別標準仕様
■三相200Vクラス
項   目 内   容
入力電圧クラス 三相200V入力クラス
適用モータ出力(kW) 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15



VFS15-
2002PM 2004PM 2007PM 2015PM 2022PM 2037PM 2055PM 2075PM 2110PM 2150PM
容量(kVA) 注1) 0.6 1.3 1.8 3.0 4.2 6.7 10.5 12.6 20.6 25.1
定格出力電流(A)
注2)
1.5
(1.5)
3.3
(3.3)
4.8
(4.4)
8.0
(7.9)
11.0
(10.0)
17.5
(16.4)
27.5
(25.0)
33
(33)
54
(49)
66
(60)
出力電圧 注3) 三相200V〜240V
過負荷電流定格 150%-1分間、200%-0.5秒(反限時特性)

電圧・周波数 三相200V〜240V−50/60Hz
許容変動 電圧170〜264V 注4), 周波数±5%
保護構造 IP20
冷却構造 自冷 強制風冷
塗   色 JIS相当色 10B 2.5/1 注6)
内蔵フィルタ 標準フィルタ 注7)

■三相400Vクラス
項   目 内   容
入力電圧クラス 三相400V入力クラス
適用モータ出力(kW) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15



VFS15-
4004PL 4007PL 4015PL 4022PL 4037PL 4055PL 4075PL 4110PL 4150PL
容量(kVA) 注1) 1.1 1.8 3.1 4.2 7.2 10.9 13.0 21.1 25.1
定格出力電流(A)
注2)
1.5
(1.5)
2.3
(2.1)
4.1
(3.7)
5.5
(5.0)
9.5
(8.6)
14.3
(13.0)
17.0
(17.0)
27.7
(25.0)
33
(30)
出力電圧 注3) 三相380V〜500V
過負荷電流定格 150%-1分間、200%-0.5秒(反限時特性)

電圧・周波数 三相380V〜500V−50/60Hz
許容変動 電圧323V〜550V 注4), 周波数±5%
保護構造 IP20
冷却構造 強制風冷
塗   色 JIS相当色 10B 2.5/1 注6)
内蔵フィルタ EMCフィルタ 注7)

■単相200Vクラス
項   目 内   容
入力電圧クラス 単相200V入力クラス
適用モータ出力(kW) 0.2 0.4 0.75 1.5 2.2



VFS15S-
2002PL 2004PL 2007PL 2015PL 2022PL
容量(kVA) 注1) 0.6 1.3 1.8 3.0 4.2
定格出力電流(A)
注2)
1.5
(1.5)
3.3
(3.3)
4.8
(4.4)
8.0
(7.9)
11.0
(10.0)
出力電圧 注3) 三相200V〜240V
過負荷電流定格 150%-1分間、200%-0.5秒(反限時特性)

電圧・周波数 単相200V〜240V−50/60Hz
許容変動 電圧170〜264V 注4), 周波数±5%
保護構造 IP20
冷却構造 自冷 強制風冷
塗   色 JIS相当色 10B 2.5/1 注6)
内蔵フィルタ EMCフィルタ 注7)

注1) 定格出力容量は、出力電圧が200Vクラスで220V、400Vクラスで440Vの場合を示します。
注2) PWMキャリア周波数(パラメータF300)が4kHz以下の場合の値です。4kHzを超える場合、定格出力電流は( )内の値となります。12kHzを超えるとさらに低減が必要です。
400Vクラスで入力電源電圧が、480Vを超える場合、さらに低減が必要です。なお、PWMキャリア周波数の標準出荷時設定は、12kHzです。
注3) 最大出力電圧は、入力電源電圧と同じになります。
注4) 連続使用(100%負荷)時は、200Vクラスで180V〜264V、400Vクラスで342V〜550Vとなります。
注5) 所要電源容量は、電源側インピーダンス(入力リアクトルや電線を含む)の値によって変わります。
注6) 実装色は、RAL7016(ドイツ規格)です。表中はJIS表示記号で相当色を示しています。
注7) 標準で、国土交通省監修の公共建築工事標準仕様書(平成22年版)に記載のノイズ対策に適合します。
さらに、単相200V、三相400Vクラスに内蔵のEMCフィルタは、次表のEMC指令に適合します。
