インバータの周辺機器

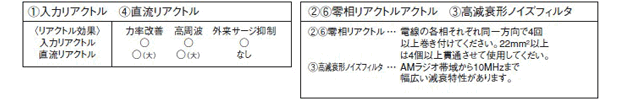

▼ 入力リアクトル
▼ 直流リアクトル
▼ 高減衰形ラジオノイズ低減フィルタ
▼ その他のオプション
○ 別置オプション（制動抵抗器、操作盤等）
○ 共通オプション（パラメータライタ、延長パネル等）


ＵＳＢ通信変換ユニット

専用ソフトを使うことで、パラメータ設定が非常に楽にできます。




VF-nC3

形式 入力
相数
［相］		 電圧
クラス
[V]		 容量
[kW]		 入力
リアクトル		 直流
リアクトル		 ラジオノイズ低減フィルタ
高減衰形
VFNC3S-1001P 1 100 0.1 PFL-2005S - NF3005A-MJ
VFNC3S-1002P 1 100 0.2 PFL-2005S - NF3015A-MJ
VFNC3S-1004P 1 100 0.4 PFL-2018S - NF3015A-MJ
VFNC3S-1007P 1 100 0.75 PFL-2018S - NF3020A-MJ
VFNC3S-2001PL 1 200 0.1 PFL-2005S DCL3-4007 -
VFNC3S-2002PL 1 200 0.2 PFL-2005S DCL3-4015 -
VFNC3S-2004PL 1 200 0.4 PFL-2005S DCL3-2007 -
VFNC3S-2007PL 1 200 0.75 PFL-2011S DCL3-2015 -
VFNC3S-2015PL 1 200 1.5 PFL-2018S DCL3-2037 -
VFNC3S-2022PL 1 200 2.2 PFL-2018S DCL3-2037 -
VFNC3-2001P 3 200 0.1 PFL-2001S DCL3-4004 NF3005A-MJ
VFNC3-2002P 3 200 0.2 PFL-2001S DCL3-4007 NF3005A-MJ
VFNC3-2004P 3 200 0.4 PFL-2005S DCL3-4015 NF3005A-MJ
VFNC3-2007P 3 200 0.75 PFL-2005S DCL3-2007 NF3005A-MJ
VFNC3-2015P 3 200 1.5 PFL-2011S DCL3-2015 NF3015A-MJ
VFNC3-2022P 3 200 2.2 PFL-2011S DCL3-2022 NF3015A-MJ
VFNC3-2037P 3 200 3.7 PFL-2018S DCL3-2037 NF3020A-MJ

VF-S15

形式 入力
相数
［相］		 電圧
クラス
[V]		 容量
[kW]		 入力
リアクトル		 直流
リアクトル		 ラジオノイズ低減フィルタ
高減衰形
VFS15S-2002PL 1 200 0.2 PFL-2005S DCL3-4015 -
VFS15S-2004PL 1 200 0.4 PFL-2005S DCL3-2007 -
VFS15S-2007PL 1 200 0.75 PFL-2011S DCL3-2015 -
VFS15S-2015PL 1 200 1.5 PFL-2018S DCL3-2037 -
VFS15S-2022PL 1 200 2.2 PFL-2018S DCL3-2037 -
VFS15-2002PM 3 200 0.2 PFL-2001S DCL3-4007 NF3005A-MJ
VFS15-2004PM 3 200 0.4 PFL-2005S DCL3-4015 NF3005A-MJ
VFS15-2007PM 3 200 0.75 PFL-2005S DCL3-2007 NF3005A-MJ
VFS15-2015PM 3 200 1.5 PFL-2011S DCL3-2015 NF3015A-MJ
VFS15-2022PM 3 200 2.2 PFL-2011S DCL3-2022 NF3015A-MJ
VFS15-2037PM 3 200 3.7 PFL-2018S DCL3-2037 NF3020A-MJ
VFS15-2055PM 3 200 5.5 PFL-2025S DCL3-2055 NF3030A-MJ
VFS15-2075PM 3 200 7.5 PFL-2050S DCL3-2075 NF3040A-MJ
VFS15-2110PM 3 200 11 PFL-2050S DCL3-2110 NF3050A-MJ
VFS15-2150PM 3 200 15 PFL-2100S DCL3-2150 NF3080A-MJ
VFS15-4004PL 3 400 0.4 PFL-4012S DCL3-4004 -
VFS15-4007PL 3 400 0.75 PFL-4012S DCL3-4007 -
VFS15-4015PL 3 400 1.5 PFL-4012S DCL3-4015 -
VFS15-4022PL 3 400 2.2 PFL-4012S DCL3-4022 -
VFS15-4037PL 3 400 3.7 PFL-4012S DCL3-4037 -
VFS15-4055PL 3 400 5.5 PFL-4025S DCL3-4055 -
VFS15-4075PL 3 400 7.5 PFL-4025S DCL3-4075 -
VFS15-4110PL 3 400 11 PFL-4025S DCL3-4110 -
VFS15-4150PL 3 400 15 PFL-4050S DCL3-4150 -

VF-FS1

形式 入力
相数
［相］		 電圧
クラス
[V]		 容量
[kW]		 入力
リアクトル		 直流
リアクトル		 ラジオノイズ低減フィルタ
高減衰形
VFFS1-2004PM 3 200 0.4 - - NF3005A-MJ
VFFS1-2007PM 3 200 0.75 - - NF3005A-MJ
VFFS1-2015PM 3 200 1.5 - - NF3005A-MJ
VFFS1-2022PM 3 200 2.2 - - NF3015A-MJ
VFFS1-2037PM 3 200 3.7 - - NF3020A-MJ
VFFS1-2055PM 3 200 5.5 - - NF3030A-MJ
VFFS1-2075PM 3 200 7.5 - - NF3040A-MJ
VFFS1-2110PM 3 200 11 - - NF3050A-MJ
VFFS1-2150PM 3 200 15 - - NF3080A-MJ
VFFS1-2185PM 3 200 18.5 - - NF3080A-MJ
VFFS1-2220PM 3 200 22 - - NF3100A-MJ
VFFS1-2300PM 3 200 30 - - NF3150A-MJ
VFFS1-4004PL 3 400 0.4 - - -
VFFS1-4007PL 3 400 0.75 - - -
VFFS1-4015PL 3 400 1.5 - - -
VFFS1-4022PL 3 400 2.2 - - -
VFFS1-4037PL 3 400 3.7 - - -
VFFS1-4055PL 3 400 5.5 - - -
VFFS1-4075PL 3 400 7.5 - - -
VFFS1-4110PL 3 400 11 - - -
VFFS1-4150PL 3 400 15 - - -
VFFS1-4185PL 3 400 18.5 - - -
VFFS1-4220PL 3 400 22 - - -
VFFS1-4300PL 3 400 30 - - -

VF-PS1

形式 入力
相数
［相］		 電圧
クラス
[V]		 容量
[kW]		 入力
リアクトル		 直流
リアクトル		 ラジオノイズ低減フィルタ
高減衰形
VFPS1-2004PL 3 200 0.4 PFL-2005S DCL3-4015 -
VFPS1-2007PL 3 200 0.75 PFL-2005S DCL3-2007 -
VFPS1-2015PL 3 200 1.5 PFL-2011S DCL3-2015 -
VFPS1-2022PL 3 200 2.2 PFL-2011S DCL3-2022 -
VFPS1-2037PL 3 200 3.7 PFL-2018S DCL3-2037 -
VFPS1-2055PL 3 200 5.5 PFL-2025S DCL3-2055 -
VFPS1-2075PL 3 200 7.5 PFL-2050S DCL3-2075 -
VFPS1-2110PM 3 200 11 PFL-2050S - NF3050A-MJ
VFPS1-2150PM 3 200 15 PFL-2100S - NF3080A-MJ
VFPS1-2185PM 3 200 18.5 PFL-2100S - NF3080A-MJ
VFPS1-2220PM 3 200 22 PFL-2100S - NF3100A-MJ
VFPS1-2300PM 3 200 30 PFL-2150S - NF3150A-MJ
VFPS1-2370PM 3 200 37 PFL-2150S - NF3150A-MJ
VFPS1-2450PM 3 200 45 PFL-2200S - NF3200A-MJ
VFPS1-2550P 3 200 55 PFL-2300S DCL1-2550 NF3250A-MJ
VFPS1-2750P 3 200 75 PFL-2400S DCL1-2550 NF3200A-MJ*2p
VFPS1-2900P 3 200 90 PFL-2600S DCL1-2750 NF3250A-MJ*2p
VFPS1-4007PL 3 400 0.75 PFL-4012S DCL3-4007 -
VFPS1-4015PL 3 400 1.5 PFL-4012S DCL3-4015 -
VFPS1-4022PL 3 400 2.2 PFL-4012S DCL3-4022 -
VFPS1-4037PL 3 400 3.7 PFL-4012S DCL3-4037 -
VFPS1-4055PL 3 400 5.5 PFL-4025S DCL3-4055 -
VFPS1-4075PL 3 400 7.5 PFL-4025S DCL3-4075 -
VFPS1-4110PL 3 400 11 PFL-4025S DCL3-4110 -
VFPS1-4150PL 3 400 15 PFL-4050S DCL3-4150 -
VFPS1-4185PL 3 400 18.5 PFL-4050S - -
VFPS1-4220PL 3 400 22 PFL-4050S - -
VFPS1-4300PL 3 400 30 PFL-4100S - -
VFPS1-4370PL 3 400 37 PFL-4100S - -
VFPS1-4450PL 3 400 45 PFL-4100S - -
VFPS1-4550PL 3 400 55 PFL-4150S - -
VFPS1-4750PL 3 400 75 PFL-4150S - -
VFPS1-4900PC 3 400 90 PFL-4300S DCL1-4900 NF3200C-MJ
VFPS1-4110KPC 3 400 110 PFL-4300S DCL1-4900 NF3250C-MJ
VFPS1-4132KPC 3 400 132 PFL-4400S DCL1-4110K NF3200C-MJ*2p
VFPS1-4160KPC 3 400 160 PFL-4400S DCL1-4132K NF3200C-MJ*2p
VFPS1-4220KPC 3 400 220 PFL-4600S DCL1-4160K NF3250C-MJ*2p
VFPS1-4250KPC 3 400 250 PFL-4800S DCL1-4200K NF3250C-MJ*3p
VFPS1-4280KPC 3 400 280 PFL-4800S DCL1-4280K NF3250C-MJ*3p
VFPS1-43１5KPC 3 400 315 PFL-4800S DCL1-4280K NF3250C-MJ*3p
VFPS1-4400KPC 3 400 400 PFL-4800S - VW3A4412
VFPS1-4500KPC 3 400 500 PFL-4450S*2p - VW3A4411*2p
VFPS1-4630KPC 3 400 630 PFL-4613S*2p - VW3A4411*2p

VF-AS1

形式 入力
相数
［相］		 電圧
クラス
[V]		 容量
[kW]		 入力
リアクトル		 直流
リアクトル		 ラジオノイズ低減フィルタ
高減衰形
VFAS1-2004PL 3 200 0.4 PFL-2005S DCL3-4015 -
VFAS1-2007PL 3 200 0.75 PFL-2005S DCL3-2007 -
VFAS1-2015PL 3 200 1.5 PFL-2011S DCL3-2015 -
VFAS1-2022PL 3 200 2.2 PFL-2011S DCL3-2022 -
VFAS1-2037PL 3 200 3.7 PFL-2018S DCL3-2037 -
VFAS1-2055PL 3 200 5.5 PFL-2025S DCL3-2055 -
VFAS1-2075PL 3 200 7.5 PFL-2050S DCL3-2075 -
VFAS1-2110PM 3 200 11 PFL-2050S - NF3050A-MJ
VFAS1-2150PM 3 200 15 PFL-2100S - NF3080A-MJ
VFAS1-2185PM 3 200 18.5 PFL-2100S - NF3080A-MJ
VFAS1-2220PM 3 200 22 PFL-2100S - NF3100A-MJ
VFAS1-2300PM 3 200 30 PFL-2150S - NF3150A-MJ
VFAS1-2370PM 3 200 37 PFL-2150S - NF3150A-MJ
VFAS1-2450PM 3 200 45 PFL-2200S - NF3200A-MJ
VFAS1-2550P 3 200 55 PFL-2300S DCL1-2550 NF3250A-MJ
VFAS1-2750P 3 200 75 PFL-2400S DCL1-2750 NF3200A-MJ*2p
VFAS1-2900P 3 200 90 PFL-2600S DCL1-4280K NF3250A-MJ*2p
VFAS1-2110KP 3 200 110 PFL-2600S DCL1-4280K NF3250A-MJ*2p
VFAS1-2132KP 3 200 132 PFL-4800S DCL1-4280K NF3250A-MJ*3p
VFAS1-4007PL 3 400 0.75 PFL-4012S DCL3-4007 -
VFAS1-4015PL 3 400 1.5 PFL-4012S DCL3-4015 -
VFAS1-4022PL 3 400 2.2 PFL-4012S DCL3-4022 -
VFAS1-4037PL 3 400 3.7 PFL-4012S DCL3-4037 -
VFAS1-4055PL 3 400 5.5 PFL-4025S DCL3-4055 -
VFAS1-4075PL 3 400 7.5 PFL-4025S DCL3-4075 -
VFAS1-4110PL 3 400 11 PFL-4025S DCL3-4110 -
VFAS1-4150PL 3 400 15 PFL-4050S DCL3-4150 -
VFAS1-4185PL 3 400 18.5 PFL-4050S - -
VFAS1-4220PL 3 400 22 PFL-4050S - -
VFAS1-4300PL 3 400 30 PFL-4100S - -
VFAS1-4370PL 3 400 37 PFL-4100S - -
VFAS1-4450PL 3 400 45 PFL-4100S - -
VFAS1-4550PL 3 400 55 PFL-4150S - -
VFAS1-4750PL 3 400 75 PFL-4150S - -
VFAS1-4900PC 3 400 90 PFL-4300S DCL1-4900 NF3200C-MJ
VFAS1-4110KPC 3 400 110 PFL-4300S DCL1-4110K NF3250C-MJ
VFAS1-4132KPC 3 400 132 PFL-4400S DCL1-4132K NF3200C-MJ*2p
VFAS1-4160KPC 3 400 160 PFL-4400S DCL1-4160K NF3200C-MJ*2p
VFAS1-4200KPC 3 400 200 PFL-4600S DCL1-4200K NF3200C-MJ*2p
VFAS1-4220KPC 3 400 220 PFL-4600S DCL1-4280K NF3250C-MJ*2p
VFAS1-4280KPC 3 400 280 PFL-4800S DCL1-4280K NF3250C-MJ*3p
VFAS1-4355KPC 3 400 355 PFL-4450S*2p - VW3A4411*2P
VFAS1-4400KPC 3 400 400 PFL-4450S*2p - VW3A4411*2P
VFAS1-4500KPC 3 400 500 PFL-4613S*2p - VW3A4411*2P

注１：　「*2p」「*3p」はそれぞれ「２並列」「３並列」を表します。
